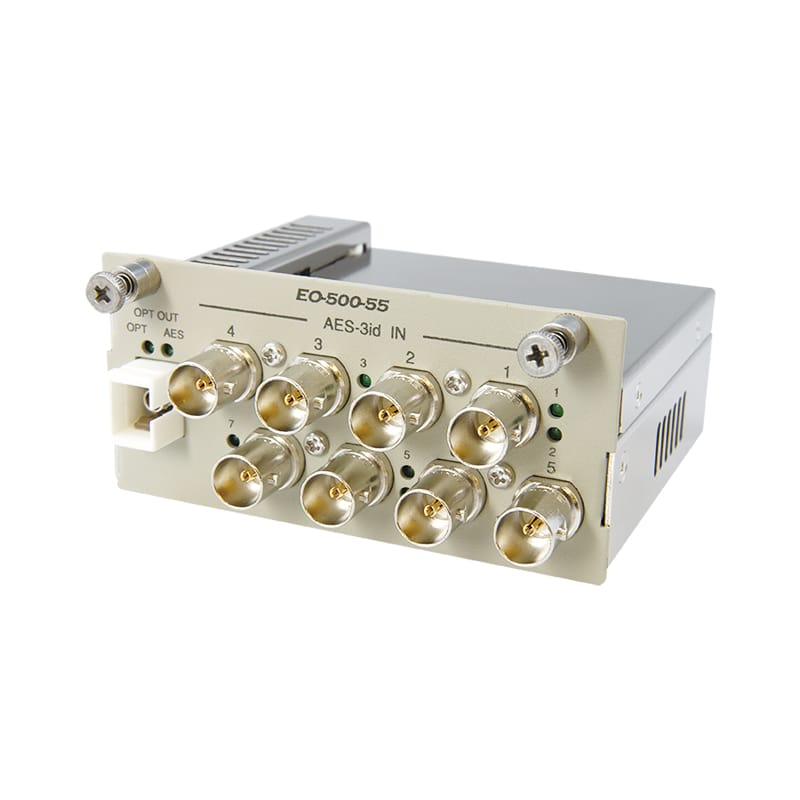

AES 3id Optical Converters
Multiplex and optically convert AES signals from up to 8 ports (16 audio channels) to allow them to be transmitted over long distance.
Key Features and Benefits
- Supports 8 wavelengths CWDM; enables max. 64 ports (128 audio channels) signals to transmit over a single optical fiber.
- AES-3id-1995 and SMPTE 276M
- Fully asynchronous multiplex transmission.
- Word clock can be transmitted (30kHz to 50kHz).
- Dolby-E compatible
Categories: EO/OE Systems, All Products
AES 3id Optical Converters
Model | Type | Wavelength | Emission | Sensitivity | Occupancy |
EO-500-47 | ![]() For CWDM | 1471 nm | -3.0 dBm | N/A | 5 Slots |
EO-500-49 | 1491 nm | ||||
EO-500-51 | 1511 nm | ||||
EO-500-53 | 1531 nm | ||||
EO-500-55 | 1551 nm | ||||
EO-500-57 | 1571 nm | ||||
EO-500-59 | 1591 nm | ||||
EO-500-61 | 1611 nm | ||||
OE-501 | ![]() | 1200-1620 nm | N/A | -26 dBm |

Block Diagram of EO-500 and EO-501
Specifications
Model | EO-500-** | OE-501 |
Convertibility | Electric to Optic | Optic to Electric |
Fiber Type | Single Mode | |
Optical Connector | 1 x SC (output) | 1 x SC (input) |
AES I/O Connector | 8 x 75 ohm BNC (input) | 8 x 75 ohm BNC (output) |
Dimensions | 91 x 43.4 x 76.2 mm | |
Weight | 174 g | |
Standards | AES-3id-1995, SMPTE ST 276 |
Description
IMPERDIET HIMENAEOS MATTIS
A a at habitasse inceptos a quisque nibh ut arcu et dictum laoreet elit ante scelerisque libero consectetur erat non a suspendisse ad phasellus phasellus suspendisse gravida eu. Dapibus congue libero sem at dis a a adipiscing parturient eros diam parturient sodales consectetur quis.
Consequat blandit a ullamcorper vestibulum feugiat eu a parturient ante at facilisi suscipit quis gravida tempor fringilla etiam dolor id suspendisse adipiscing natoque scelerisque es vivamus sed massa.
A sodales hac dolor parturient tincidunt dictumst a condimentum nunc auctor parturient a nibh dis a vestibulum arcu a a. Urna rhoncus eleifend parturient condimentum et vulputate nunc. Ut dolor condimentum hendrerit non mattis a commodo sociis mi nec rutrum parturient litora.

Additional information
Model |
EO-500-47 ,EO-500-49 ,EO-500-51 ,EO-500-53 ,EO-500-55 ,EO-500-57 ,EO-500-59 ,EO-500-61 ,OE-501 |
---|
